Оборудование для программы ДОСТУПНАЯ СРЕДА
С 01 января 2013 года вступил в силу свод правил СП 59.13330.2012 “ДОСТУПНОСТЬ ЗДАНИЙ И СООРУЖЕНИЙ ДЛЯ МАЛОМОБИЛЬНЫХ ГРУПП НАСЕЛЕНИЯ” Актуализированная редакция СНиП 35-01-2001.
Для примера его реализации рассмотрим оснащение 4-х этажного торгового центра рядом средств связи и информации, обеспечивающими доступ инвалидов.
При этом будем руководствоваться и еще одним необходимым документом – «ГОСТ Р 51671-2000. Средства связи и информации технические общего пользования, доступные для инвалидов. Классификация. Требования доступности и безопасности».
При этом предполагается, что приспособлению для доступности маломобильных посетителей подлежат все помещения торгового предприятия, открытые для покупателей: торговые залы, отделы заказов, кафетерии, помещения приема посуды, кабинеты администрации. В этом случае необходимо обеспечить условия доступности, безопасности, информативности и удобства для этой категории покупателей по всему зданию независимо от этажности в соответствии с требованиями свода правил СП 59.13330.2012.
В соответствии с вышеуказанными требованиями стоянка личного автотранспорта инвалидов и зона отдыха для инвалидов на прилегающей территории оборудуются радиосистемами вызова персонала HOSTALL PI-04. При этом на автостоянке под знаком парковка для инвалидов и на столбе у скамейки зона отдыха для инвалидов устанавливаются влагозащищенные радиокнопки вызова КВР-04 (дальность до 100м). В помещении дежурного персонала (охраны) устанавливаются соответственно 2 радиоприемника AN-200HS, выходы которых заводятся на пульт NP-120H, на котором будут отображаться вызовы. В случае большого расстояния между кнопками вызова и помещением охраны следует использовать 4-х канальный радио удлинитель в составе: передатчик RP-501T и приемник RP-501R, обеспечивающие дальность передачи сигналов до 500м. При этом в ближайшем к кнопкам вызова служебном помещении центра устанавливаются радиоприемники AN-200HS, выходы которых заводятся на передатчик RP-501T. В свою очередь в помещении охраны устанавливается передатчик RP-501R, выходы которого заводятся на пульт NP-120H.
Лифтовые холлы каждого из 4 этажей, зоны безопасности каждого из 4 этажей, верхняя и нижняя точка подъемника для инвалидов, 3 кабины лифтов должны быть оснащены устройствами местной двусторонней связи с администрацией общественных зданий для вызова обслуживающего персонала. Для этой цели используется система оперативной связи и сигнализации «HostCallPG-36», предназначенная для организации в общественных зданиях и сооружениях вызова, в первую очередь инвалидом – колясочником дежурного персонала данного объекта для оказания ему необходимой помощи и содействия. В качестве устройств местной двусторонней связи с администрацией предлагается использовать устройство громкой селекторной связи GC-2001P1 ,а в кабине лифта переговорное устройство GC-2001N входящее в систему «HostCall PG-36». Устройство GC-2001P1 выполнено в металлическом вандало защищённом корпусе, рассчитано на работу при температуре от -30° до +45°С и предназначено как для накладного так и врезного крепления. Над абонентским переговорным устройством устанавливается специальная информационная табличка ИНВАЛИД. Устройство GC-2001P1 устанавливается на высоте 90 см от уровня пола, и над устройством на расстоянии 10 см крепиться табличка с пиктограммой ИНВАЛИД. Все переговорные устройства (общим количеством 13) посредством 2-х проводных линий заводятся на пульт телефонной и громкой связи GC-1036К3, который поддерживает подключение до 18 абонентов. Пульт устанавливается на столе дежурного персонала.
Световые маяки LB-1.01 с надписью ВХОД устанавливаются над каждой из 4-х входных дверей; с надписью ВЫХОД над каждой из 4-х выходных дверей; с надписью ЛИФТ в середине входа в помещение лифтового холла каждого этажа, с пиктограммой WC над выходной дверью туалета на каждом из 4 этажей, с пиктограммой ЭСКАЛАТОР у входа на каждый эскалатор, с пиктограммой ЛЕСТНИЦА у входа на лестничную клетку 1, 2, 3 и 4 этажей. Общее количество световых маяков LB-1.01 равно 22. Световые маяки LB-1.01 устанавливаются на высоте не менее 230см. Питание от встроенного блока питания 5В.
Звуковые маяки SB-2.02 устанавливаются на стене в центре лифтового холла на каждом из 4 этажей. В них записываются соответствующие речевые сообщения, например: «ЛИФТОВОЙ ХОЛЛ ПЕРВОГО ЭТАЖА», «ЛИФТОВОЙ, ХОЛЛ ВТОРОГО ЭТАЖА» и т.д. Кроме того звуковые маяки SB-2.02 устанавливаются над входом в помещение зоны безопасности на каждом из 4 этажей. В них записываются соответствующие речевые сообщения, например: ЗОНА БЕЗОПАСНОСТИ ПЕРВОГО ЭТАЖА.СОХРАНЕЙТЕ СПОКОЙСТВИЕ.ЖДИТЕ ЭВАКУАЦИИ. Возможна оперативная перезапись речевого сообщения. Все 8 звуковых маяков SB-2.02 устанавливаются на высоте 230см. Звуковые маяки, устанавливаемые в зонах безопасности должны включатся объектовой системой оповещения и управления эвакуацией. Питание звуковых маяков осуществляется от блока питания DR-60-12, который устанавливается в распределительный щиток 90-91-21-04 рассчитанный для установки одного блока питания DR-60-12.
При оборудовании туалетов для инвалидов, которые расположены на каждом этаже торгового центра, возникает необходимость установки специальных кнопок вызова персонала, посредством которых инвалиды колясочники (в том числе инвалиды категорий "А" и "П") смогли бы при необходимости в экстренных случаях вызвать персонал для оказания помощи. В обеспечении указанной задачи используется оборудование системы вызова персонала из туалета для инвалидов-колясочников - "HostCall-T". В кабине туалетной комнаты устанавливаются влагозащищенные кнопки вызова. Места установки кнопок регламентированы условиями ВСН 62-91 "Проектирование среды жизнедеятельности с учетом потребностей инвалидов и маломобильных групп населения" и обозначаются табличкой со знаком - пиктограммой “Инвалид” и стилизованным звонком в углу таблички. Кнопки вызова должны располагаться на расстоянии не менее 50см. от угла, чтобы не затруднять доступ к ним человека на кресле-коляске и на высоте 60см. от пола. При этом кнопки вызова КВТ-02 или КВТ-03 монтируются на стене рядом с унитазом, а кнопка вызова КВТ-01 со шнуром монтируется на противоположной стене так, чтобы дернуть за шнурок кнопки можно было из положения лёжа на полу. При нажатии на одну из кнопок вызова загорается красным цветом светодиодная сигнальная лампа КЛ-7.1T, которая устанавливается с внешней стороны кабины туалета. При этом на кнопке вызова включается прерывистая индикация красного цвета, сигнализирующая о посылке вызова. Дополнительно над входной дверью в помещение туалетной комнаты для инвалидов устанавливается сигнальная лампа КЛ-7.1T. Процесс управления в системе “HostCall-T” осуществляет контроллер ПКК-2.02Т, рассчитанный на подключение в помещении туалетной комнаты двух кабин. В данном случае на каждом этаже оборудуется по 1 туалетной кабине.
Чтобы избежать прокладку на большие расстояния кабелей из туалетных комнат до помещения дежурного персонала следует использовать 4-х канальные радио удлинители RP-501S в составе: передатчиков RP-501T и приемников RP-501R, обеспечивающие дальность передачи сигналов до 500м.

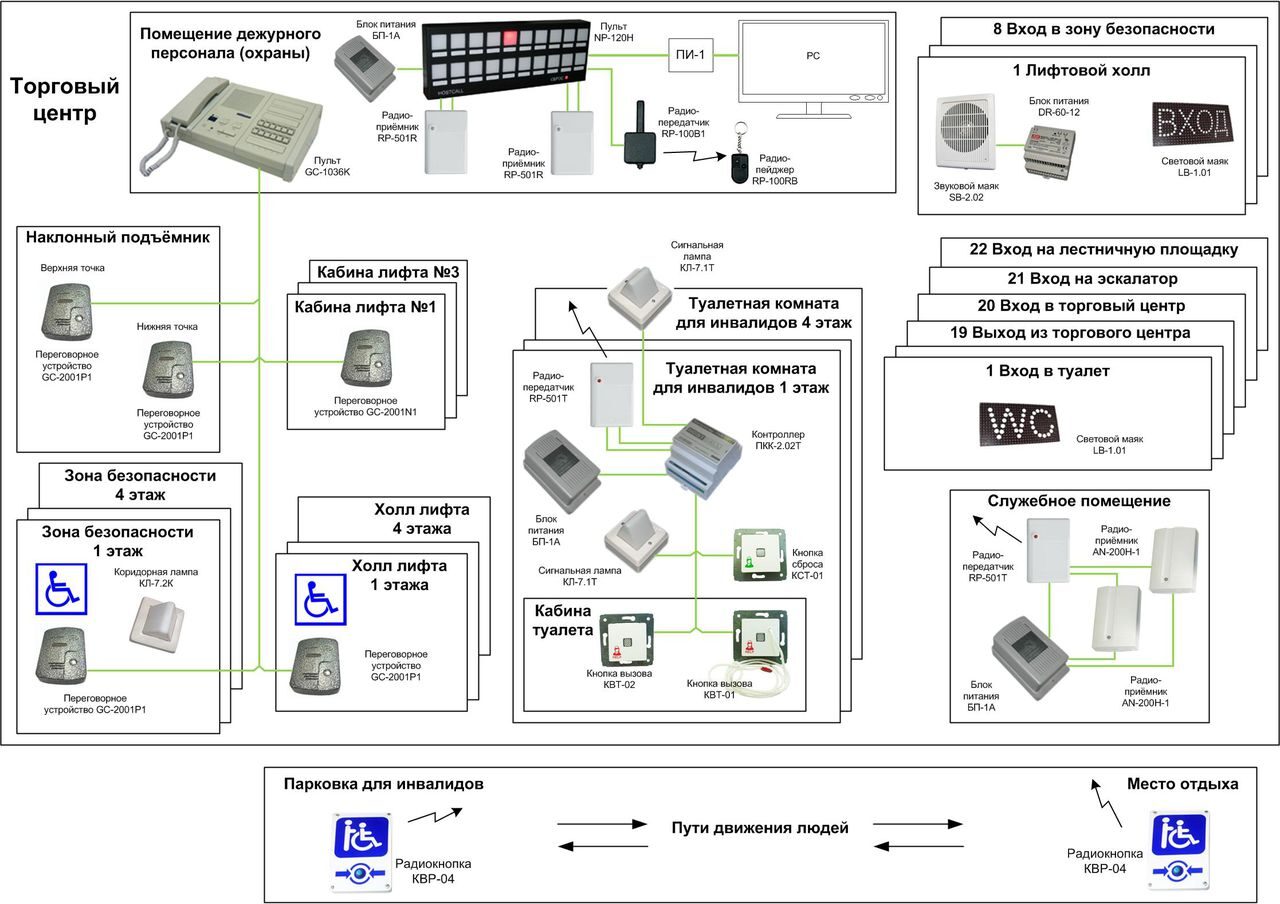

На рисунке представлена структурная схема оборудования для доступа инвалидов в торговый центр.
В помещении дежурного персонала (охраны) как было уже сказано выше устанавливается пульт NP-120H, на который заводятся сигнальные линии от всех туалетов торгового центра, 2 приемника RP-501R, передатчик пейджера RP-100B1. При этом один из выходов пультов заведен на вход системы радиооповещения RP-100B, которая состоит из радиоприёмника (пейджера)RP-100RB и радиопередатчика RP-100B1.Четыре радио пейджера RP-100RB используются персоналом для получения информации о вызовах из туалетных комнат, при нахождении вне своего служебного помещения. В туалетной комнате устанавливается передатчик RP-501T. На вход №1передатчика заводится линия от контроллера ПКК-02.2Т, которая должна вести к соответствующему входу пульта NP-120H. В память установленного в помещении охраны первого 4-х канального приемника RP-501R, по первому входу записывается вход №1 передатчика первой туалетной комнаты, по второму входу- вход №1 передатчика второй туалетной комнаты и т.д. Четыре релейных выходов 1-го приемника соответственно заводятся на входы пульта NP-120H.Таким образом, на пульте NP-120H будет отображаться информация о вызове из 4-х туалетных комнат, из парковки для инвалидов и зоны отдыха для инвалидов на прилегающей территории. Персонал, придя по вызову в помещение туалетной комнаты должен нажать кнопку СБРОС ВЫЗОВА, которая устанавливается, например, с лицевой стороны туалетной кабины. При этом световая сигнализация снимется с соответствующей сигнальной лампы, с пульта NP-120H и кнопки вызова, одновременно на сигнальных лампах, пульте NP-120H снимается и звуковая сигнализация. С радио пейджера так же снимается вызов при отсутствии вызовов из всех кабин. Персонал после соответствующих действий после получения вызова с парковки или места отдыха сбрасывает индикацию вызовов нажатием на пульте NP-120H кнопки СБРОС. Электропитание всего перечисленного выше сигнального оборудования устанавливаемого в помещении охраны осуществляется от блока питания 12В/1А-БП-1А. Одим из выходов пульта NP-120H является цифровой интерфейс RS-485. К нему через преобразователь ПИ-1 может быть подключена ПЭВМ(master), на которую транслируются вызовы, поступившие на пульты NP-120H. В системе предусмотрено использование второй ПЭВМ в режиме slave. Функционирование системы обеспечивает ПО “HostCall-HOTEL”.На главном окне программы “HostCall-HOTEL” отображаются состояния до 20 пультов NP-120H, и в один клик определяется туалет, откуда поступил вызов. Для контроля событий ведётся соответствующий журнал. Сброс вызова также возможен из окна программы. При необходимости окно программы может быть свернуто в трее (область уведомлений находится в правом нижнем углу экрана), откуда автоматически разворачивается при поступлении вызова. Программа работает в фоновом режиме, что обеспечит ее совместную работу на одной ПЭВМ с другими используемыми на объекте программами (систему охраны, АСУ и т.д.). Поэтому ПО “HostCall-HOTEL” в зависимости от организации объекта размещения может быть установлено на ПЭВМ дежурного персонала, на ПЭВМ охраны или на обе ПЭВМ.
Состав оборудования приведенного на рисунке представлен в таблице.
| поз. | Тип, марка, обозначение | Наименование и технические характеристики | Производитель | Ед. изм. |
Кол. |
| 1 | GC-1036K3 | Пульт связи на 18 абонентов | ООО «СКБ ТЕЛСИ» | шт. | 1 |
| 2 | NP-120Н | Пульт на 20 шлейфных линий | ООО «СКБ ТЕЛСИ» | шт. | 1 |
| 3 | ПИ-1 | Преобразователь интерфейса | ООО «СКБ ТЕЛСИ» | шт. | 1 |
| 4 | GC-2001P1 | Переговорное устройство громкой связи | ООО «СКБ ТЕЛСИ» | шт. | 13 |
| 5 | табличка | Пиктограмма ИНВАЛИД | ООО «СКБ ТЕЛСИ» | шт. | 8 |
| 6 | ПКК-2.02Т | Контроллер | ООО «СКБ ТЕЛСИ» | шт. | 4 |
| 7 | КВТ-01 | Кнопка вызова со шнурком | ООО «СКБ ТЕЛСИ» | шт. | 4 |
| 8 | КВТ-02 | Кнопка вызова | ООО «СКБ ТЕЛСИ» | шт. | 4 |
| 9 | КСТ-01 | Кнопка сброса | ООО «СКБ ТЕЛСИ» | шт. | 4 |
| 10 | КЛ-7.1Т | Сигнальная лампа | ООО «СКБ ТЕЛСИ» | шт. | 8 |
| 11 | SB-2.02 | Звуковой маяк | ООО «СКБ ТЕЛСИ» | шт. | 8 |
| 12 | LB-1.01 | Световой маяк | ООО «СКБ ТЕЛСИ» | шт. | 22 |
| 13 | PI-04 | Система радио вызова | ООО «СКБ ТЕЛСИ» | шт. | 2 |
| 14 | GC-2001N1 | Абонентский комплект громкой связи без корпуса | ООО «СКБ ТЕЛСИ» | шт. | 3 |
| 15 | RP-501R | Приемник 4-х канальный | Elmes Electronic | шт. | 2 |
| 16 | RP-501T | Передатчик 4-х канальный | Elmes Electronic | шт. | 5 |
| 17 | RP-100B1 | Передатчик радио пейджера | Альтоника | шт. | 1 |
| 18 | RP-100RB | Радиоприемник (радио пейджер) | Альтоника | шт. | 4 |
| 19 | БП-1А | Блок питания 12В/1А | ПК ”Телеинформсвязь” | шт. | 6 |
| 20 | DR-60-12 | Блок питания 12В/4,5А | MeanWell | шт. | 8 |
| 21 | DR—01L | Рамка одинарная | Legrand | шт. | 12 |
| 22 | 773696 | Монтажная коробка | Legrand | шт. | 12 |
| 23 | MKP42-N-06-30-09 | Бокс КМПн 2/ 6 на 6 модулей | IEK | шт. | 8 |
| 24 | ВА47-29 2Р 1 А х-ка С | 2-х полюсный автоматический выключатель | IEK | шт. | 8 |
